لماذا تختار التوزيع الدقيق للطاقة لمركز البيانات؟

يمكن أن يحتوي مركز البيانات على UPS سليم، ووحدات PDU جيدة للحامل، ولا توجد إنذارات نشطة - ثم اكتشف دائرة فرعية محملة بكثافة أثناء التوسيع، أو رحلة قاطع بعد تغيير الصيانة، أو مشكلة في استخدام الطاقة لا يمكن لأحد تخصيصها للخزانة. غالبًا ما لا تكون نقطة الضعف هي توليد الطاقة أو الطاقة الاحتياطية. إنها طبقة التوزيع بين المصدر ورفوف تكنولوجيا المعلومات.

الجواب القصير: اخترتوزيع الطاقة بدقةعندما تحتاج إلى رؤية الطاقة وتشغيلها وإدارتها على مستوى الخزانة والدائرة الفرعية بدلاً من التعامل مع التوزيع كلوحة كهربائية سلبية. تساعد هذه الرؤية المشغلين على اكتشاف عدم توازن الحمل في وقت مبكر، وتخطيط السعة المتاحة بأدلة أفضل، وعزل الأخطاء دون تخمين الدوائر النهائية المتأثرة.

اختر التوزيع الدقيق عندما يجب أن تعرض الخزانة - وليس الحامل فقط - مخاطر الحمل واستخدام الطاقة

توفر خزانة التوزيع التقليدية الكهرباء. تقوم خزانة توزيع الطاقة الذكية أيضًا بالإبلاغ عما يحدث لها. يكون هذا التمييز مهمًا بمجرد أن تحتوي غرفة الخادم على ما يكفي من الدوائر أو الخزانات أو المستأجرين أو أعباء العمل المتغيرة بحيث لا يحكي جدول البيانات وقراءة العدادات العرضية القصة الكاملة.

تقوم خزانات التوزيع الدقيقة بوضع المراقبة عند النقطة التي ينقسم فيها المصدر إلى دوائر صادرة. يمكن جمع التيار والجهد والطاقة والطاقة وحالة القاطع وحالات الإنذار في الخزانة، وفي حالة تكوينها، حسب الفرع. بدلاً من التعرف على الدائرة ذات التحميل الزائد بعد فتح القاطع، يمكن لفريقك تعيين حدود التشغيل والتحقق من الحمل المتزايد قبل أن يصبح انقطاعًا.

الفائدة ليست مجرد المزيد من البيانات. إنها مساءلة صالحة للاستعمال. يمكن أن تساعد مراقبة الطاقة على مستوى الخزانة في التمييز بين الخزانة المحملة وتلك التي تظهر محملة فقط بسبب القراءة الواسعة على مستوى الغرفة. كما أن المعلومات على مستوى الفرع تجعل مناقشات السعة أكثر انضباطًا: يمكن للعمليات مراجعة سلوك الدائرة الفعلي قبل الموافقة على حامل جديد، بدلاً من الاعتماد على افتراضات لوحة الاسم.

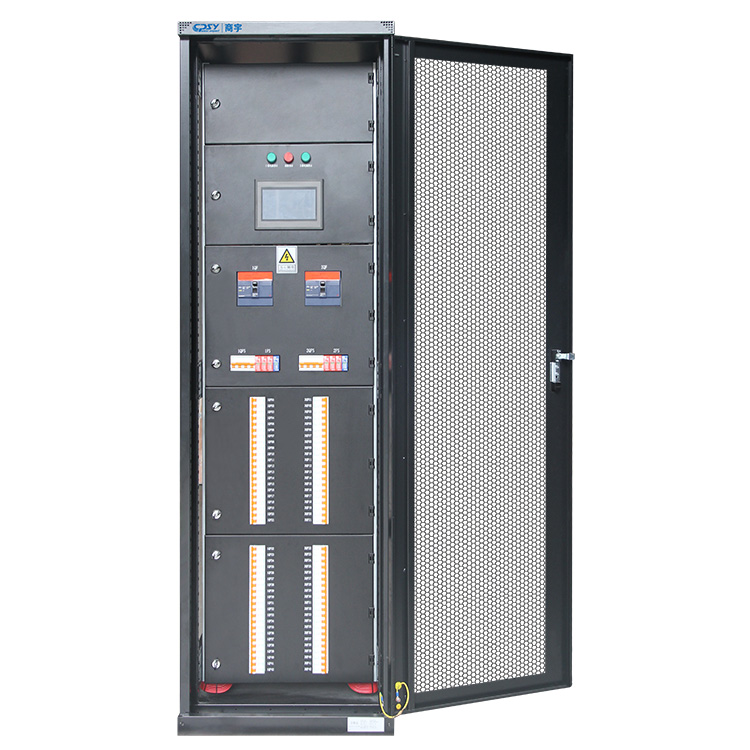

مواقف CPSYخزائن توزيع الطاقة الدقيقةكمعدات التوزيع الطرفية لمراكز البيانات وغرف الكمبيوتر. تتضمن تكويناتها المعلنة دوائر فرعية قابلة للتكوين ومراقبة الفروع وأجهزة إنذار وشاشة HMI تعمل باللمس مقاس 7 بوصات واتصال Modbus. تكون هذه الوظائف مفيدة فقط إذا تم تكليفها بشكل صحيح ومراجعتها من قبل شخص ما. لا تحل شاشة اللمس محل ملكية الإنذار أو القياسات الأساسية أو عملية التحكم في التغيير.

كيف تدعم المراقبة الذكية للفروع عمليات الطاقة بشكل أسرع وأكثر استنارة

تعمل مراقبة الفروع لأنها تضيق منطقة البحث. يمكن لمقياس مستوى المصدر التأكد من أن مخرج UPS أو الخزانة تحمل حمولة أكبر من المتوقع. لا يمكن أن يُظهر بالضرورة أي دائرة صادرة قد تغيرت، أو ما إذا كانت إحدى الطور تحمل تيارًا غير متناسب، أو ما إذا كان فرع معين يقترب من حد التشغيل الخاص به. تمنح البيانات لكل فرع المشغل مكانًا عمليًا للبدء.

هذا مهم خلال ثلاثة أحداث مشتركة. أولاً، طلب السعة: يمكن لفريق المرافق مراجعة الخزانة المقصودة ودوائرها المتاحة قبل الموافقة على المعدات. ثانيًا، إنذار قاطع: يمكن للموظفين التعرف على الفرع المتأثر والأحمال المخصصة له دون فتح خزانة حية للتحقق فقط. ثالثًا، مراجعة الكفاءة: يمكن مقارنة بيانات الطاقة عبر الخزانات أو المناطق أو تخصيصات العملاء حيث تدعمها خطة القياس.

الاتصال عن بعد هو جزء من قيمة التشغيل. يمكن لـ Modbus نقل معلومات الخزانة المحددة إلى نظام إدارة المبنى، أو منصة DCIM، أو نظام مراقبة الموقع، بشرط أن يقوم المتكامل بتسجيل الخرائط، وتسمية النقاط بشكل متسق، واختبار سلوك الإنذار. تعتبر خزانة HMI ذات قيمة في المعدات، ولكنها ليست كافية لمنشأة إطفاء الأنوار. وعلى العكس من ذلك، فإن المراقبة المركزية ليست سببا لحذف الإشارة المحلية؛ يحتاج الفنيون العاملون أمام الخزانة إلى حالة واضحة أثناء الصيانة.

هناك حد. تشير المراقبة الكهربائية إلى الظروف الكهربائية، وليس حالة تطبيق الخادم. كما أنه لا يمكنه التعويض عن تسميات الدوائر غير الصحيحة، أو التحركات غير الموثقة، أو طوبولوجيا المصب سيئة التصميم. تصبح البيانات الجيدة مضللة بسرعة إذا كان الجدول الزمني المضمن خاطئًا.

حيث يوفر التوزيع الدقيق للطاقة أكبر قيمة تشغيلية

يكون العائد أقوى عندما تتغير الطاقة بشكل متكرر، أو عندما يكون التوقف عن العمل يحمل تكلفة حقيقية، أو عندما يجب على الفريق الدفاع عن قرارات السعة أمام أكثر من صاحب مصلحة واحد. تتناسب جميع غرف الكمبيوتر المالية، وغرف الاتصالات السلكية واللاسلكية، والمؤسسات، والحكومية مع هذا النمط، ولهذا السبب فهي تطبيقات شائعة لفئة المعدات هذه.

إن نمو الذكاء الاصطناعي وأحمال تكنولوجيا المعلومات عالية الكثافة تجعل الرؤية على مستوى الفرع أحد متطلبات التخطيط

يمكن للذكاء الاصطناعي وعمليات النشر الأخرى ذات الحوسبة الثقيلة تغيير ملف تعريف تحميل الغرفة بشكل أسرع من تكنولوجيا المعلومات التقليدية للمؤسسات. قد تصل رفوف جديدة عالية الكثافة في مجموعات، وغالبًا ما يكون القيد العملي هو مسار توزيع معين، وليس إجمالي خدمة المرافق. تساعد قراءات مجلس الوزراء والفروع في الكشف عن مكان تركيز الطاقة بالفعل وأين قد تخلق المعدات الجديدة عبئًا غير متساوٍ.

هذه ليست حجة أن كل غرفة تحتاج إلى نفس الهندسة المعمارية. ستحتاج بعض المرافق إلى تغييرات أولية، أو المزيد من الخزانات، أو تخطيط حامل منقح قبل قبول الحمل الإضافي. المراقبة الدقيقة تجعل هذا القرار مرئيًا عاجلاً. إنه لا يخلق القدرة التي لم يوفرها التصميم الكهربائي أبدًا.

تحتاج غرف الخوادم المدعومة بـ UPS إلى طبقة توزيع واضحة وقابلة للمراقبة بين المصدر والحامل

تحمي UPS مسار المصدر الحرج، ولكن لا يزال يتعين على المشغلين فهم كيفية تقسيم هذا الإخراج المحمي. تساعد الخزانة القابلة للمراقبة بين UPS وطبقة الحامل على توصيل سعة المصدر بالاستهلاك الفعلي للمصب. أثناء خطة تجاوز الصيانة أو مراجعة الانقطاع، يكون توثيق هذه العلاقة أسهل بكثير عندما تكون الدوائر وأحمال الخزانات والإنذارات مرئية في طبقة توزيع واحدة.

تسرد CPSY خيارات سعة تتراوح من 20 إلى 300 كيلو فولت أمبير لفئة خزانة التوزيع الدقيقة، إلى جانب خيارات الجهد الكهربي المقدر وتيار الإدخال المتعددة. يجب عليك التعامل مع هذه النطاقات كنقطة بداية، وليس اختصارًا للاختيار. يحدد النظام الأساسي المطلوب، وتيار العطل المتوفر، وخطة التحميل النهائية، والمتطلبات الكهربائية المحلية التكوين المناسب.

خزانة توزيع الطاقة الدقيقة مقابل حامل PDU مقابل اللوحة التقليدية

غالبًا ما يتم التعامل مع هذه المنتجات كبدائل. إنهم ليسوا كذلك. يخدم كل منها نقطة مختلفة في سلسلة الطاقة، ويمكن لمركز البيانات المصمم جيدًا أن يستخدم الثلاثة جميعًا.

ما الذي يمكن أن تراقبه وحدة PDU الحاملة، وما لا يمكنها استبداله على مستوى الخزانة

توجد وحدة توزيع الطاقة (PDU) على الحامل بالقرب من معدات تكنولوجيا المعلومات وقد توفر قياسًا وتبديلًا للرف أو المنفذ أو مجموعة المنافذ، اعتمادًا على تصميمها. يعد ذلك مفيدًا لتحديد الاستهلاك على مستوى الجهاز والتحكم في الأوعية. ولا يمكن أن يحل محل العرض على مستوى الخزانة لظروف وحدة التغذية الصادرة والدوائر الفرعية عبر رفوف متعددة. كما أنها لا توفر نفس وظيفة التوزيع أو ترتيب القاطع أو الواجهة المادية للمصدر الرئيسي.

إذا كان السؤال هو "أي خادم يستخدم الطاقة؟" قد يكون حامل PDU هو الأداة الأفضل. إذا كان السؤال هو "أي فرع من فروع الخزانة يقترب من الحد الأقصى، وما هي مجموعة الرفوف الموجودة في اتجاه مجرى النهر؟" خزانة التوزيع الدقيقة هي الطبقة الأكثر صلة.

عندما توفر اللوحة التقليدية إمكانية التوزيع ولكن ليس رؤية تشغيلية كافية

يمكن أن تكون اللوحة التقليدية خيارًا معقولًا للمساحات المستقرة والأقل تعقيدًا حيث يكون التوزيع الكهربائي المحلي هو المطلب الرئيسي ولا تكون المراقبة ضرورية من الناحية التشغيلية. يصبح من الصعب الدفاع في غرفة حرجة عندما يحتاج المشغلون إلى أجهزة إنذار فرعية، أو تقارير عن الطاقة، أو الحالة عن بعد، أو واجهة يمكن التحكم فيها لإدارة السعة.

مقايضة التكلفة حقيقية. تضيف الخزانات الذكية العدادات وأجهزة الاتصالات وأعمال التكوين ومتطلبات التشغيل. إن شراء هذه الميزات لغرفة ثابتة صغيرة لن يتم مراقبتها أبدًا هو أمر إسراف. يمكن أن يكون شراء لوحة أساسية لبيئة حرجة متغيرة أكثر تكلفة في وقت لاحق، خاصة إذا كان التعديل التحديثي يتطلب فترة توقف عن العمل أو خزانة بديلة.

مطابقة بنية شريط التوصيل والدوائر الصادرة وواجهات المراقبة وظروف التثبيت بالمشروع

ابدأ بالرسم التخطيطي المكون من سطر واحد، وليس كتيب الخزانة. تأكد من ترتيب المصدر، والجهد، وطريقة التأريض، ومتطلبات واجب الخطأ، والأهمية الحرجة المقصودة للأحمال النهائية. في المشاريع الأمريكية، يعد توزيع 208 فولت أمرًا شائعًا في العديد من بيئات تكنولوجيا المعلومات، ولكن يجب عليك مطابقة بنية الموقع الفعلية ومدخلات المعدات بدلاً من الاختيار حسب عادة السوق.

تعمل بنية Busbar على تغيير المرونة ومناقشة الصيانة. تقدم CPSY خيارات شريط مفرد أو مزدوج في فئة المنتج هذه. قد يدعم ترتيب القضبان المزدوجة التصميم الذي يحتاج إلى مسارات إمداد منفصلة، ​​ولكنه لا يكون زائدًا عن الحاجة تلقائيًا. يعتمد التكرار الحقيقي على النظام بأكمله: مصادر مستقلة عند المنبع، واستراتيجية النقل، ومعدات المصب مع ترتيبات مناسبة للسلك المزدوج، وتخصيص الدوائر المنضبطة.

تحديد الدوائر الصادرة من خطة الحامل والحمل. اسأل عن الدوائر المطلوبة الآن، وما هي المواضع المحجوزة، وكيف يتم تحديد القواطع، وما هي دقة المراقبة المطلوبة. تجنب ملء كل الطرق المتاحة في اليوم الأول فقط لأن الخزانة بها مساحة. إن القدرة الاحتياطية المادية، والقدرة الاحتياطية الكهربائية، والقدرة الاحتياطية المراقبة ليست هي الشيء نفسه.

التكامل يستحق نفس القدر من الاهتمام. حدد القيم التي يجب أن تصل إلى منصة المراقبة، ومن يملك حدود الإنذار، وما يحدث عند فقدان الاتصالات، وكيف ستتطابق التسميات مع أسماء نقاط DCIM أو BMS. قم بمراجعة أبعاد العلبة وتصاريح الوصول واتجاه دخول الكابل وظروف الحرارة والوصول إلى الخدمة قبل وصول الخزانة إلى الموقع. لا يزال من الممكن أن تصبح الخزانة القادرة على التثبيت سيئة إذا تم حظر منطقة النهاية الخلفية بواسطة جدار أو علبة كابل.

بالنسبة للمشاريع التي تحتاج إلى توزيع ومراقبة قابلين للتكوين، قم بمراجعة ما هو متاحخيارات خزانة توزيع الطاقة لمركز البياناتمع المهندس الكهربائي وفريق التشغيل، وليس فقط فريق المشتريات.

قائمة مراجعة خزانة توزيع مركز البيانات: الأسئلة الكهربائية، والتكامل، والتضمين، والامتثال للتحقق منها

• كهربائي:هل تتطابق الخزانة مع جهد الموقع، وسعة المصدر، وطريقة التأريض، ومتطلبات واجب الخطأ، وعدد الدوائر الصادرة المخطط لها؟ هل تم توثيق تقييمات القواطع وتخصيصات الدوائر؟
• بنيان:هل شريط التوصيل الفردي أو المزدوج مناسب للمخطط الفعلي المكون من سطر واحد؟ إذا تمت المطالبة بالمرونة، فهل تمت مراجعة المسار بالكامل من المنبع إلى الحامل بدلاً من مجلس الوزراء فقط؟
• يراقب:ما هي قياسات الخزانة والفرع المطلوبة؟ هل تم تحديد الإنذارات وسجلات الأحداث والوصول إلى واجهة HMI المحلية ونقاط Modbus قبل التشغيل؟
• اندماج:هل ستتلقى أنظمة إدارة المباني (BMS) أو DCIM أو منصة مراقبة الموقع نقاطًا مسماة مفيدة، وليس مجرد اتصال اتصالات عام؟ من يختبر إنذارات فقدان الاتصال؟
• تثبيت:هل تم تأكيد الأبعاد والوزن والتحميل الأرضي والوصول الأمامي والخلفي ومدخل الكابل والظروف المحيطة وتصاريح الصيانة وفقًا لتخطيط الغرفة؟
• امتثال:ما هي القوائم والشهادات وموافقات الكود المحلي المطلوبة من قبل السلطة ذات الاختصاص القضائي ومواصفات المشروع؟ لا تفترض أن الشهادة المذكورة عبر نطاق الشركة المصنعة تنطبق على كل خزانة تم تكوينها. التحقق من المستندات الخاصة بالوحدة المحددة.
• الدعم والسجلات:هل ستتلقى مخططًا من سطر واحد، وجدولًا زمنيًا للدوائر، وسجل الإعدادات، وخريطة الاتصالات، والملصقات المضمنة؟ تحدد هذه المستندات ما إذا كان التوزيع الدقيق للطاقة يظل مفيدًا بعد مغادرة فريق التشغيل.

A خزانة توزيع الطاقة الخاضعة للمراقبة الفرعيةتكتسب مكانها عندما يستخدم الفريق هذه الإجابات لتشغيل المنشأة بافتراضات أقل.
